配光曲線儀

>

旋轉反光鏡式配光曲線儀

旋轉反光鏡式配光曲線儀
英文名稱:Goniophotometer with Rotating Mirror
產品編號:GMS-2000
產品簡介:
GMS-2000 旋轉反光鏡式配光曲線儀(分佈式光度計)
產品內容

概述:

GMS-2000旋轉反光鏡式配光曲線儀(分佈式光度計)採用歐洲普遍應用的旋轉反光鏡測量原理,是國際照明委員會CIE No.70中推薦的帶反光鏡分佈光度計。滿足CIE70、CIE121、IESNA LM-79-08以及國家標準等要求。用於測量照明燈具的空間光強分佈以及分析其光度參數。包括空間光強分佈、空間等光強曲線、平面等照度曲線、亮度限制曲線、眩光等級、燈具光束角、有效發光角、有效光通量、環帶光通量、上射/下射光通比、燈具利用係數、發光效率、燈具分類以及電性參數(功率、功率因數、電壓、電流)等。配有歐洲訂制高精度色度探測器,可測量色品座標、相關色溫和顯色指數在空間的分佈情況。測試資料可以IES/TM14/CIE/LDT等標準檔案格式輸出,便於照明和燈具設計。



主要特點:

符合CIE國際標準及相關國家標準;

  • 可實現多坐標系的測量方式,測量及結果輸出全部由電腦自動控制完成;
  • 測量的資料及圖形曲線均可在電腦上顯示或印表機輸出;
  • 測量資料符合多種國際標準格式,可由其它照明和燈具設計軟體直接使用;
  • 採用國際先進的旋轉反射鏡的方式,利用大型橢圓形平面反光鏡,燈具的測量位置與實際使用狀態一致,燈泡的燃點
  • 狀態不變,滿足陶瓷複金屬燈、高壓水銀燈、高壓鈉燈等HID燈的測量要求,保證了各種燈具測試時的穩定狀態;
  • 具有雙鐳射定位(國家專利),有效地解決了關於測試燈具的定位問題;
  • 反光鏡或燈架旋轉,可選用紅外遙控器、現場控制器或電腦軟體控制;
  • 智慧型精密高靈敏度光度探頭,國家一級V(λ)校正,帶水準定向器。內帶專用微處理器,信號通過標準RS-232傳輸
  • 線傳送給主機,無類比干擾,性能可靠;
  • 帶雙探頭可方便實現不同類型燈具的測量;
  • 燈臂微調系統,極大的方便與簡化了定標的步驟;
  • 兩種軸優先測量方案,適應更多具體環境;
  • 燈臂轉動異常有自動檢測警報裝置;
  • 測量完畢後機器會自動歸位,方便下次測量;
  • 附帶多種燈架,方便各種燈具的安裝;
  • 採用性能優良的NATIONAL伺服電機,工作更穩定,測量精度更高;
  • 提供變頻精密測試電源,可以得到更穩定的電壓、波形和頻率;
  • RS-232C標準介面,方便與各種設備連接;
  • 配備專用軟體,提供完善、便捷的控制與資料處理,標準中/英文Windows操作介面,符合國際化要求。

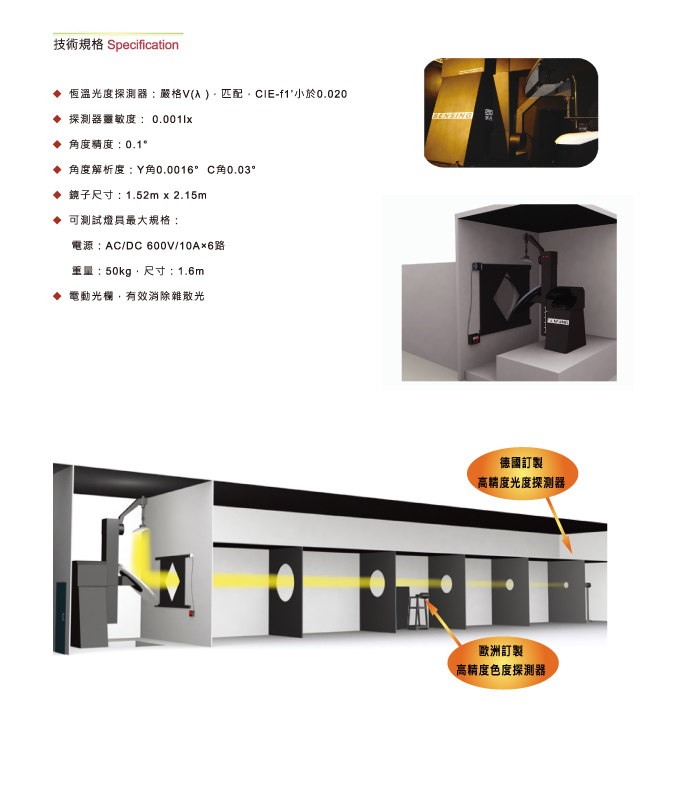

技術規格:

  • 光度測量範圍:光強範圍:0.02cd~2×105cd(15m光度測試距離),0.1cd~1×106cd(30m光度測試距離)。
  • 光度測量精度:±1%。
  • 光度探測器:

A.       V(λ)匹配精度:CIE-f1’小於0.015;

B.       探測器與放大電路一體恆溫(35℃),光度測量資料通過RS-232數位傳輸;

C.       測量中光束垂直入射,探測器位置固定不動。



  • 兩個分別固定在遠、近探測位置的精密光度探頭,並可電控自動轉換;定位誤差小於0.05%。
  • 雜散光:小於0.1%。
  • 角度測量精度:0.1°。
  • 角度控制解析度:0.0016°。
  • 高品質光學反光鏡:主反光鏡橢圓形,尺寸:1.52m×2.15m,採用三十點以上無扭曲應力支撐方式,面形誤差可通過鐳射精確校準。並在兩年內提供免費檢測和校準。反光鏡的面形精度符合BS/EN標準要求。
  • 設備主軸驅動力矩大於1100N.m,機械傳動回隙小於1.0arcmin。
  • 機械傳動系統長期(10年以上)免維護結構。
  • 測試燈具重量可自動電控平衡,調節範圍:0~50Kg。
  • 測試的光度中心採用十字鐳射對中,燈具位置可電控自動調節,位移分辨距離優於0.1mm。
  • 具有數位無線傳輸的光度計,監測測試過程的光源發光波動。
  • 在主反光鏡後裝有可電控通光孔徑的光欄,根據測試燈具發光面尺寸調節消雜光孔徑。
  • 測量燈具的最大規格:

A.       功率:AC/DC600V/10A×6線(獨立);

B.       重量:50Kg;

C.       直徑:1.6m。

        D.      測光距離:15m30m(依據客戶實際空間調整)

E.       設備高度:5.6m。



  • 設備重量:約1500kg。

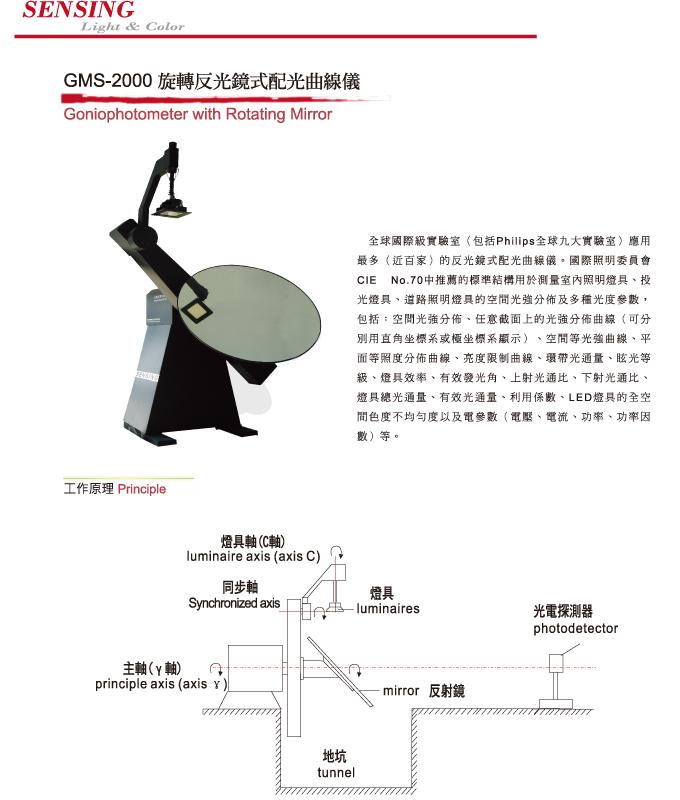

工作原理:

GMS2000分佈光度計測試系統可實現三種典型空間球座標體系測量方式。本系統中有三個旋轉軸。主軸驅動反光鏡繞其中心點旋轉,將燈具的發射光反射到探測器上。與此同時,燈臂同步軸同步逆向旋轉,始終保持燈架處於垂直位置,保證測試燈具在測量過程中處於正常的燃點位置,從而實現燈具在γ方向的測量。探測器與旋轉主軸處於同一直線上,根據測試燈具的類型及功率,探測器離開反光鏡的距離可以自由調節。C-γ軸旋轉實際等效於探測器圍繞以燈具為中心的垂直球面旋轉。測試系統軟體可以決定反光鏡與燈具旋轉的優先順序,若反光鏡軸(γ軸)優先旋轉時,系統每間隔一定的水準角度(C角)連續測量各個γ角度上的光信號,測量軌跡相當於地球經線。若燈具軸(C軸)優先旋轉,系統每間隔一定的垂直角度(γ角)連續測量各個C角度上的光信號,測量軌跡相當於地球緯線。探測器測量各經緯線交叉點上的照度值。在系統這種結構中燈具可在C-平面或錐面系統中測量。若要在A-平面或B-平面中測量,則燈具必須轉90度安裝,發光面處於垂直位置。
