運動反光鏡式配光曲線儀

運動反光鏡式配光曲線儀
英文名稱:Goniophotometer with Moving Mirror
產品編號:GMS-1900
產品簡介:
GMS-1900 運動反光鏡式配光曲線儀(分佈式光度計)
產品內容

概述:

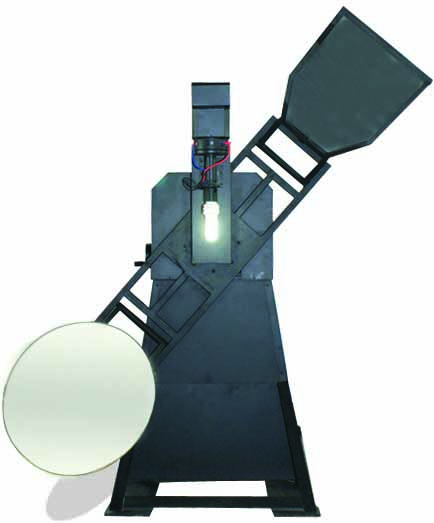

GMS-1900 運動反光鏡式配光曲線儀(分佈式光度計)通過圍繞測試燈具中心作圓周運動的反射鏡,將燈具各個方向的光強信號反射到固定的光度探測器上,實現不同平面上的光強分佈曲線的測量。該儀器完全滿足LM79-08、英國EST、歐洲ERP對定向燈的光分佈性能測試要求,同時該分佈光度計的設計結構也是CIE70號檔所推薦的。用於測量光源的空間光強分佈與空間色度分佈等參數。包括:空間光強分佈曲線、空間色度分佈、空間等光強曲線、任意截面上的光強分佈曲線(可分別用直角坐標或極坐標系顯示)、平面等照度分佈曲線、亮度限制曲線、利用係數曲線燈具效率、眩光等級、有效發光角、上射光通比、下射光通比、燈具的總光通量、有效光通量,以及電參數(功率、功率因數、電壓、電流)等。測試資料可以IES等多種格式存儲,用於照明設計和反射器的改進設計。



技術規格:

  • 光度測量範圍: 0.001lx 至此100000lx 。
  • 主軸角度精度:0.1度,解析度:0.01度。
  • 測量方式:c-γ坐標系,燈頭可朝上或朝下測試。
  • 橢圓形反射鏡尺寸:860mm×650mm。
  • 連續旋轉導電環:6路×10A,可連續旋轉測量,不會引起電線纏繞。
  • 測試燈具的最大規格:
  • 功率:3KVA(外部電源)。
  • 重量:20Kg 。
  • 燈具最大尺寸:長650mm×高400mm 。
  • 測試距離:8m-10m。
  • 測量資料:IES或DAT格式,可直接由照明設計軟體調用。
  • RS-232標準介面,中英文Windows軟體。



工作原理:

GMS-1900 運動反光鏡式配光曲線儀(分佈式光度計)結構與GMS-2200同步追蹤反光鏡式配光曲線儀(分佈式光度計)相同,測試燈具位置固定,處於正常的燃點位置繞其垂直軸自旋。電機驅動反光鏡繞主軸旋轉,同步旋轉軸帶動主反光鏡同步旋轉,燈具出射光經主反光鏡反射後垂直入射到固定探測器。測量任意方向上的光強時,燈具工作姿態始終一致,保證發光穩定。



空間配置:

實驗室房間佈置(供參考,具體根據客戶房間尺寸重新免費設計)

1.       暗室:用於放置測試轉臺(不得小於3m x 3m x 3m);

2.       表面:室內所有牆壁、天花板、地板均塗無光黑漆;

3.       空調設備:根據IEC對燈具測試環境的要求,控制周圍環境溫度達到標準值;

4.       測試暗道:用於設置光欄和放置光電探測器(不得小於3m x 3m x 10m);

5.       工作室:用於放置控制機櫃、電腦和印表機(尺寸:不小於2m x 3m);

6.       暗室和測試暗道表面:必須塗以無光黑漆,保持清潔和乾燥,保證無直接的反射光。



軟體:

通過GMS1900測控軟體與資料處理軟體,可以即時顯示記錄當前角度的光強值,並顯示整個測量過程的配光曲線。還可以對不同截面配光曲線進行比較,同時顯示幾個截面的配光曲線,並與直角或極坐標系中的配光曲線進行比較。對測量資料進行處理,包括空間等光強矩形網圖、等照度曲線、亮度限制曲線、空間等光強圓形網圖、照度-距離配光曲線、環帶光通量、等照度及利用係數曲線、光度資料計算等。然後列印出測試報告。



另外,測量資料還可以多種檔案格式保存,應用於國際上的各種照明設計軟體。分別為:

*.GMS              浙大三色GMS系列產品光度資料檔案格式

*.IES                 IESNA國際標準格式

*.TM14            TM14檔案格式(英國標準)

*.CIB                CIBSE檔案格式(CIBSE Published)

*.LDT               EULUMDAT 檔案格式(德國標準)
