配光曲線儀

>

同步追蹤反光鏡式配光曲線儀

同步追蹤反光鏡式配光曲線儀
英文名稱:Goniophotometer with Pursuit Mirror
產品編號:GMS-2200
產品簡介:
GMS-2200 同步追蹤反光鏡式配光曲線儀(分佈式光度計)
產品內容

概述:



GMS-2200同步追蹤反光鏡式配光曲線儀(分佈式光度計)滿足IEC,CIE,IES及國家標準等相關標準要求,用於測量投光燈具、道路照明燈具、室內照明燈具以及光源的空間光強分佈與空間色度分佈等參數。包括:空間光強分佈曲線、空間色度分佈、空間等光強曲線、任意截面上的光強分佈曲線(可分別用直角坐標或極坐標系顯示)、平面等照度分佈曲線、亮度限制曲線、利用係數曲線燈具效率、眩光等級、有效發光角、上射光通比、下射光通比、燈具的總光通量、有效光通量,以及電參數(功率、功率因數、電壓、電流)等。測試資料可以IES等多種格式存儲,用於照明設計和反射器的改進設計。



主要特點:



  • 燈具位置固定,避免了氣流帶來的溫度影響;
  • 雙探測器,第一個光程長13m,適合於螢光燈具、裸光源等寬光束燈具及低功率燈具的測量,第二個光程長23m,適合於投光燈等窄光束燈具以及高強度燈具的測試;
  • 採用與主反光鏡同步旋轉的同步反光鏡,可以消除反光鏡的方向性對測試結果的影響;
  • 同步反光鏡的反射光路與同步追蹤旋轉軸的軸線重合,反射光垂直入射到光探測裝置,通過在光通道上設置光欄,有效消除試驗室地面、牆面等各種表面的反射雜散光,測量精度高;
  • 主光探測裝置固定安裝,無運動偏差影響,測量精度高;
  • 在第一個測量位置安裝色度測量裝置,同時可以快速測量LED燈具的空間光強分佈和空間色度分佈;
  • 分佈光度計佔用空間小,測量精度高;
  • 傳動系統採用歐洲品牌最高精度等級的傳動箱,傳動間隙小於1arcmin;
  • 採用無鍵的漲緊套連接,保證高扭轉剛性和無傳動間隙;
  • 電子驅動系統採用日本製造的閉環數位交流伺服電機和智慧電子驅動器,保證運動系統的平穩、可靠,絕無失步現象;雜散光能通過在通道內設置一定數量的光欄來有效控制雜散光;
  • 高品質反光鏡:背面鍍銀,並加有抗氧化的保護鍍層。鏡面通過專利設計的三十多個萬向連接的多點平衡式結構,保證鏡面無扭曲應力和平面度。鏡架通過三點支承並與測試設備的主軸連接,連接臂堅固;
  • 鏡面平面度:由雷射光束嚴格校準;
  • 溫度監控系統測量試驗燈具環境的溫度,光度探測器和色度探測器恆溫控制,保證測量系統始終處於最高的精度;
  • 測試過程中由於電源、溫度等引起的光源發光波動,可用數字無線光度探頭隨時監測補償,消除光源波動誤差;
  • 牆面側向十字瞄準鐳射,保證測試燈具準確安裝到測光中,燈具光軸與設備的燈具旋轉軸重合;
  • 安裝於變角光度計暗室牆上的現場控制器,可獨立顯示或控制反光鏡旋轉(γ角)、燈具軸旋轉(C角),以及控制兩路燈具安裝對中用瞄準鐳射,這些控制功能也可用輕便的紅外遙控器操作,方便測試燈具的安裝。

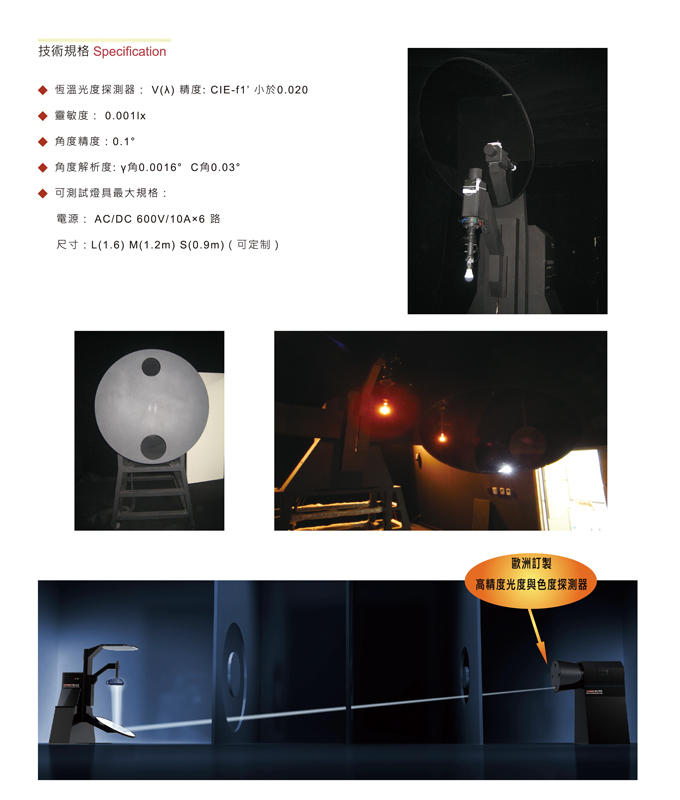

技術規格:



  • 光度測試:探頭V(λ) 精度 f1’小於1.5%;照度解析度:0.001lx;
  • 色度測試:歐洲進口色度探頭, Xr、Xb、Y、Z四色通道,自動色度校正,色度精度:±0.002;
  • 光強測試範圍: 50mcd ~ 2.0 ×108 cd (實驗室長度:17m)(光度:50mcd ~ 1.5 ×106 cd,色度:2.0 cd ~ 2.0×108cd);
  • 角度精度:0.1度;
  • 角度驅動解析度:

γ角: 0.0016度;

C 角: 0.03 度;

  • 追蹤精度::0.006 度;
  • 主反光鏡:尺寸2mx1.4m;
  • 同步反光鏡:尺寸ø0.6m;
  • 驅動扭矩大於1100N.m;
  • 可測試燈具的規格:

A.       最大供電容量:測試燈具連續迴圈供電系統,提供獨立十二路AC / DC10A / 600V供電線路,方便燈具的安裝及 電器附件的配置(四線用於測試電源的輸入,二線用於燈頭電壓的測量);

B.       該供電裝置採用美國製造的貴金屬纖維點刷結構,測試燈具可連續平穩旋轉測量,保證燈具發光穩定(無衝 擊)及角度精度;

C.       最大重量:30kg;

D.      燈具最大尺寸:1.22 x 1.22 x 0.61m;

  • 光度距離:13m(第一個探頭,色度探頭);23m(第二個探頭,光度探頭);
  • 設備高度:4.0m;
  • 設備重量:1200kg。

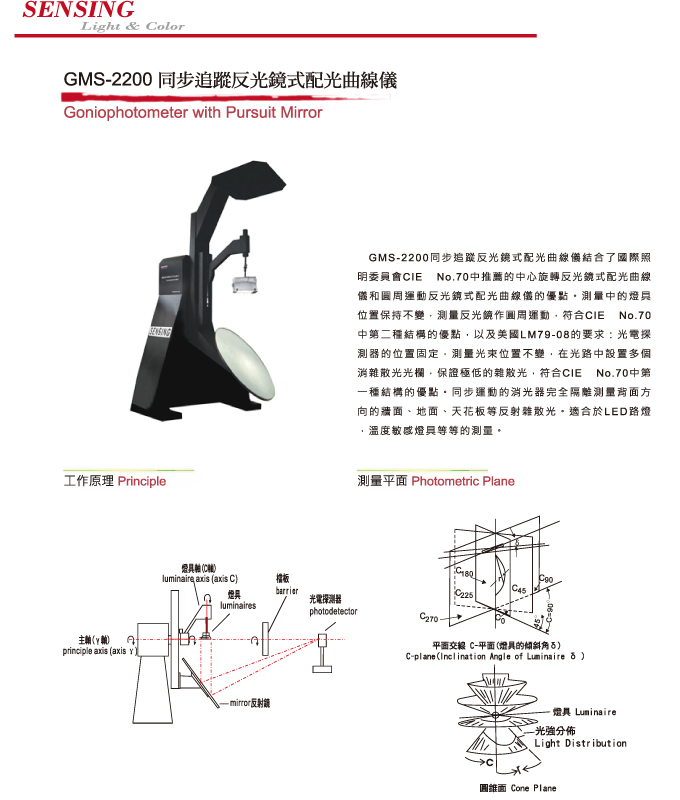

工作原理:



GMS-2200同步追蹤反光鏡式配光曲線儀(分佈式光度計)是最新設計的一種新型分佈光度計。在該光度計中,測試燈具只在其規定的燃點位置繞著固定的豎直軸旋轉,主反光鏡旋轉台具有反射被測燈具出射光的主反光鏡,同步追蹤旋轉台上具有位於主反光鏡的反射光路上的同步反光鏡,主反光鏡與同步反光鏡同步旋轉,燈具旋轉台具有帶動被測燈具自轉的燈具旋轉軸,被測燈具的出射光通過主反光鏡反射或者再被同步反光鏡反射後被光探測裝置接收,測得被測燈具的光分佈。



適用標準:



  • CIE Pub. No.70: The Measurement of Absolute Luminous Intensity Distributions。
  • CIE Pub. No.121: The Photometry and Goniophotometry of Luminaires。
  • EN 13032-1 Light and lighting - Measurement and presentation of photometric data of lamps and lumi-naires - Part 1: Measurement and file format。
  • IESNA LM-63-95/2002 Standard File Format for Electronic Transfer of Photometric Data and Related Information。
  • GB/T9468-1988《道路照明燈具光度測試》。
  • GB/T7002-1986《投光照明燈具光度測試》。
  • IES LM-79-08《固態照明產品批准的電氣和光度測量方法》。
  •



空間配置:



實驗室房間佈置(供參考,具體根據客戶房間尺寸重新免費設計)

1.     暗室:用於放置測試轉臺(不得小於5m x 5m x 5m);

2.     表面:室內所有牆壁、天花板、地板均塗無光黑漆;

3.     空調設備:根據IEC對燈具測試環境的要求,控制周圍環境溫度達到標準值;

4.     測試暗道:用於設置光欄和放置光電探測器(不得小於5m x 5m x 17m);

5.     工作室:用於放置控制機櫃、電腦和印表機(尺寸:不小於2m x 3m);

6.     暗室和測試暗道表面:必須塗以無光黑漆,保持清潔和乾燥,保證無直接的反射光。



軟體:

通過GMS2200測控軟體與資料處理軟體,可以即時顯示記錄當前角度的光強值,並顯示整個測量過程的配光曲線。還可以對不同截面配光曲線進行比較,同時顯示幾個截面的配光曲線,並與直角或極坐標系中的配光曲線進行比較。對測量資料進行處理,包括空間等光強矩形網圖、等照度曲線、亮度限制曲線、空間等光強圓形網圖、照度-距離配光曲線、環帶光通量、等照度及利用係數曲線、光度資料計算等。然後列印出測試報告。



另外,測量資料還可以多種檔案格式保存,應用於國際上的各種照明設計軟體。分別為:

*.GMS       浙大三色GMS系列產品光度資料檔案格式

*.IES         IESNA國際標準格式

*.TM14      TM14檔案格式(英國標準)

*.CIB         CIBSE檔案格式(CIBSE Published)

*.LDT         EULUMDAT 檔案格式(德國標準)
